金鳳運輸型液氮罐主要用于液氮的存儲和運輸，支撐結構是液氮罐的重要組成部分，它直接影響罐體的穩定性和運輸過程中的安全性。液氮罐內部支撐結構不僅要承受來自液氮的壓力和溫差變化，還需要保障罐體內液氮的均勻分布，避免在運輸過程中產生不均勻的受力。具體來說，支撐結構一般包括了隔板、托盤、支撐桿等部件，這些部件之間的關系與參數密切相關，直接決定了罐體的安全性和使用壽命。
支撐結構的主要類型與參數
金鳳運輸型液氮罐的支撐結構通常由多個部分構成，其中常見的包括：內部隔板、支撐托盤、支撐桿、彈簧支撐和內襯支撐等。每一種結構類型的設計都需要根據罐體的大小、運輸條件和液氮的特性來進行具體的選擇和配置。
1. 隔板設計
隔板是液氮罐內部支撐結構中非常關鍵的部分，主要用于分隔不同的液氮存儲空間，防止液氮在運輸過程中因晃動而發生過多的流動。根據不同類型的液氮罐，隔板的數量一般在2到6個之間，依據液氮罐的直徑和高度來調整其分布。例如，對于一個直徑為500mm、高度為1500mm的液氮罐，通常設計3到4個隔板，以確保液氮在罐內的平衡分布。
隔板的材料通常采用耐低溫、高強度的合金鋼或鋁合金，厚度一般為3mm到8mm之間。隔板的間距設置通常為250mm到400mm，以平衡液氮的分布及降低運輸過程中的震動對罐體的影響。
2. 支撐托盤
支撐托盤位于液氮罐的底部，主要作用是支撐液氮罐的底部以及支撐內部液氮儲存區域的結構。支撐托盤通常采用優質鋁合金或不銹鋼制造，具有較高的強度與抗腐蝕性能。對于一個容量為10L的液氮罐，支撐托盤的厚度通常設置為4mm到6mm，寬度根據罐體尺寸相應調整。支撐托盤的底面通常設計有多個加強筋，這樣可以確保罐體底部的穩固性，避免在運輸過程中出現塌陷或變形。
3. 支撐桿的作用與配置
支撐桿在液氮罐中主要起到承重和支撐的作用，確保液氮罐在運輸過程中不發生過大的形變或不穩定的晃動。支撐桿的材料一般采用高強度鋼材，直徑根據液氮罐的大小而不同。通常情況下，液氮罐內部每個支撐點都會布置2到4根支撐桿，以確保罐體各個部位都能均勻受力。例如，在一個直徑為600mm、容量為50L的液氮罐中，支撐桿的直徑一般為10mm到15mm，每根支撐桿的承載能力通常在500kg到1000kg之間，具體根據罐體的結構和要求來選擇。
4. 彈簧支撐系統
在一些大型的運輸型液氮罐中，為了減少運輸過程中可能產生的震動對液氮罐的影響，設計了彈簧支撐系統。彈簧支撐通過吸收來自運輸過程中的震動和沖擊，避免液氮罐受到過大外力，造成罐體變形或損壞。彈簧的選擇需要根據液氮罐的重量、體積以及運輸方式來決定，一般情況下，彈簧的彈力范圍會在100N到1000N之間。彈簧支撐系統的安裝位置通常位于液氮罐的四個角落，保證支撐均勻。
細節設計與配件
除了支撐結構的基本部件，液氮罐的內部結構還包括一些其他輔助配件，用于增強罐體的穩定性和抗壓能

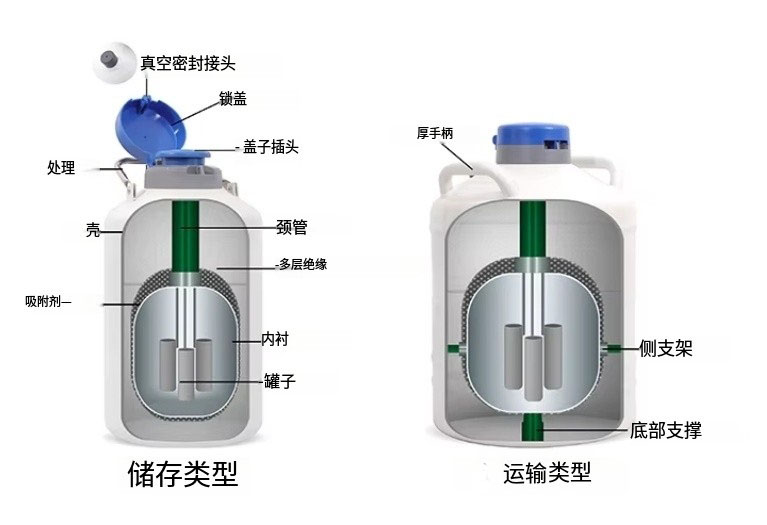

金鳳運輸型液氮罐內部支撐結構樣式
金鳳運輸型液氮罐主要用于液氮的存儲和運輸，支撐結構是液氮罐的重要組成部分，它直接影響罐體的穩定性和運輸過程中的安全性。液氮罐內部支撐結構不僅要承受來自液氮的壓力和溫差變化，還需要保障罐體內液氮的均勻分布，避免在運輸過程中產生不均勻的受力。具體來說，支撐結構一般包括了隔板、托盤、支撐桿等部件，這些部件之間的關系與參數密切相關，直接決定了罐體的安全性和使用壽命。
支撐結構的主要類型與參數
金鳳運輸型液氮罐的支撐結構通常由多個部分構成，其中常見的包括：內部隔板、支撐托盤、支撐桿、彈簧支撐和內襯支撐等。每一種結構類型的設計都需要根據罐體的大小、運輸條件和液氮的特性來進行具體的選擇和配置。
1. 隔板設計
隔板是液氮罐內部支撐結構中非常關鍵的部分，主要用于分隔不同的液氮存儲空間，防止液氮在運輸過程中因晃動而發生過多的流動。根據不同類型的液氮罐，隔板的數量一般在2到6個之間，依據液氮罐的直徑和高度來調整其分布。例如，對于一個直徑為500mm、高度為1500mm的液氮罐，通常設計3到4個隔板，以確保液氮在罐內的平衡分布。
隔板的材料通常采用耐低溫、高強度的合金鋼或鋁合金，厚度一般為3mm到8mm之間。隔板的間距設置通常為250mm到400mm，以平衡液氮的分布及降低運輸過程中的震動對罐體的影響。
2. 支撐托盤
支撐托盤位于液氮罐的底部，主要作用是支撐液氮罐的底部以及支撐內部液氮儲存區域的結構。支撐托盤通常采用優質鋁合金或不銹鋼制造，具有較高的強度與抗腐蝕性能。對于一個容量為10L的液氮罐，支撐托盤的厚度通常設置為4mm到6mm，寬度根據罐體尺寸相應調整。支撐托盤的底面通常設計有多個加強筋，這樣可以確保罐體底部的穩固性，避免在運輸過程中出現塌陷或變形。
3. 支撐桿的作用與配置
支撐桿在液氮罐中主要起到承重和支撐的作用，確保液氮罐在運輸過程中不發生過大的形變或不穩定的晃動。支撐桿的材料一般采用高強度鋼材，直徑根據液氮罐的大小而不同。通常情況下，液氮罐內部每個支撐點都會布置2到4根支撐桿，以確保罐體各個部位都能均勻受力。例如，在一個直徑為600mm、容量為50L的液氮罐中，支撐桿的直徑一般為10mm到15mm，每根支撐桿的承載能力通常在500kg到1000kg之間，具體根據罐體的結構和要求來選擇。
4. 彈簧支撐系統
在一些大型的運輸型液氮罐中，為了減少運輸過程中可能產生的震動對液氮罐的影響，設計了彈簧支撐系統。彈簧支撐通過吸收來自運輸過程中的震動和沖擊，避免液氮罐受到過大外力，造成罐體變形或損壞。彈簧的選擇需要根據液氮罐的重量、體積以及運輸方式來決定，一般情況下，彈簧的彈力范圍會在100N到1000N之間。彈簧支撐系統的安裝位置通常位于液氮罐的四個角落，保證支撐均勻。
細節設計與配件
除了支撐結構的基本部件，液氮罐的內部結構還包括一些其他輔助配件，用于增強罐體的穩定性和抗壓能力。例如，一些液氮罐會在內部加入特殊的緩沖材料，如泡沫塑料或硅膠墊，進一步減少在運輸過程中液氮罐的劇烈晃動。此外，罐體的內襯部分通常會采用耐低溫的聚氨酯或橡膠材料，這些材料不僅可以有效隔離液氮與罐體的直接接觸，還能在低溫環境下保持良好的彈性，增強罐體的抗壓性能。
在支撐結構的細節設計中，通常還需要考慮一些實際運輸中的問題，比如液氮的膨脹問題。液氮在運輸過程中可能會發生溫度波動，導致體積膨脹，因此，液氮罐的支撐結構需要預留一定的膨脹空間，避免在液氮體積增加時產生過大的壓力，導致支撐結構或罐體損壞。
支撐結構的耐久性也非常重要。為了確保液氮罐的長期使用安全，支撐結構的所有部件都需要經過嚴格的質量檢測和壽命測試。常見的檢測方法包括靜態壓力測試、振動測試和低溫疲勞測試，以模擬實際運輸過程中的端環境。
金鳳運輸型液氮罐的內部支撐結構設計和材料選擇直接關系到液氮罐的運輸安全性和使用壽命。通過合理配置內部支撐系統，可以有效降低液氮罐在運輸過程中受到外界沖擊的風險，保障液氮的穩定儲存和安全運輸。
力。例如，一些液氮罐會在內部加入特殊的緩沖材料，如泡沫塑料或硅膠墊，進一步減少在運輸過程中液氮罐的劇烈晃動。此外，罐體的內襯部分通常會采用耐低溫的聚氨酯或橡膠材料，這些材料不僅可以有效隔離液氮與罐體的直接接觸，還能在低溫環境下保持良好的彈性，增強罐體的抗壓性能。
在支撐結構的細節設計中，通常還需要考慮一些實際運輸中的問題，比如液氮的膨脹問題。液氮在運輸過程中可能會發生溫度波動，導致體積膨脹，因此，液氮罐的支撐結構需要預留一定的膨脹空間，避免在液氮體積增加時產生過大的壓力，導致支撐結構或罐體損壞。
支撐結構的耐久性也非常重要。為了確保液氮罐的長期使用安全，支撐結構的所有部件都需要經過嚴格的質量檢測和壽命測試。常見的檢測方法包括靜態壓力測試、振動測試和低溫疲勞測試，以模擬實際運輸過程中的端環境。
金鳳液氮罐的內部支撐結構設計和材料選擇直接關系到液氮罐的運輸安全性和使用壽命。通過合理配置內部支撐系統，可以有效降低液氮罐在運輸過程中受到外界沖擊的風險，保障液氮的穩定儲存和安全運輸。
